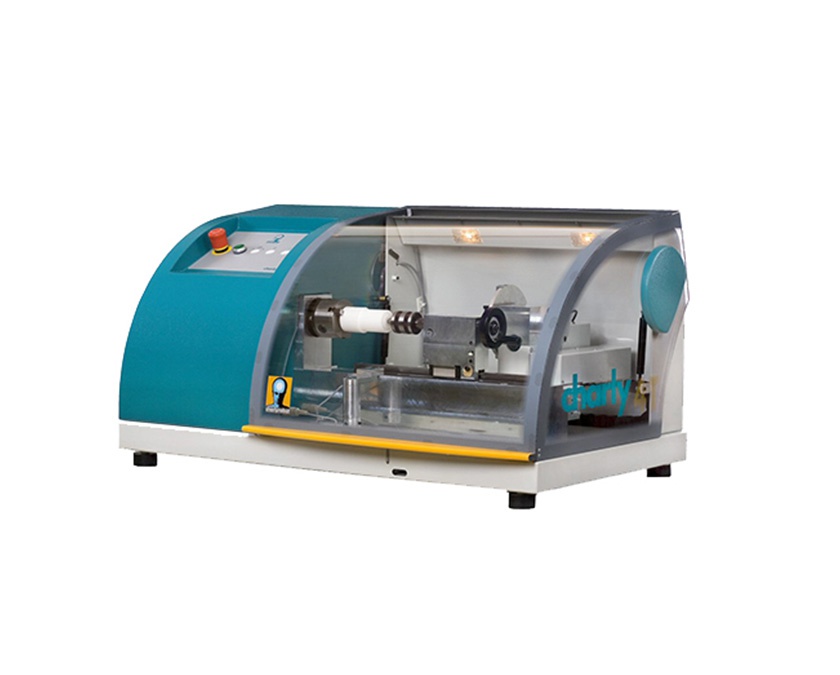

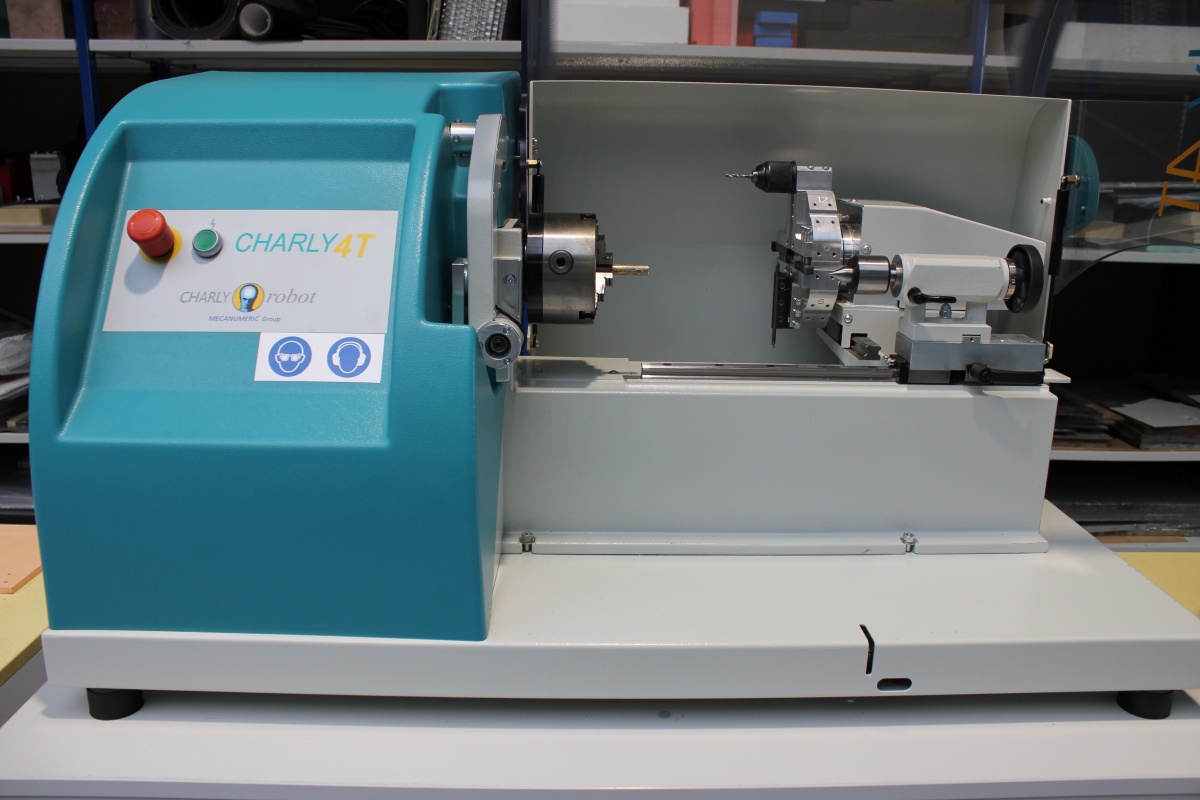

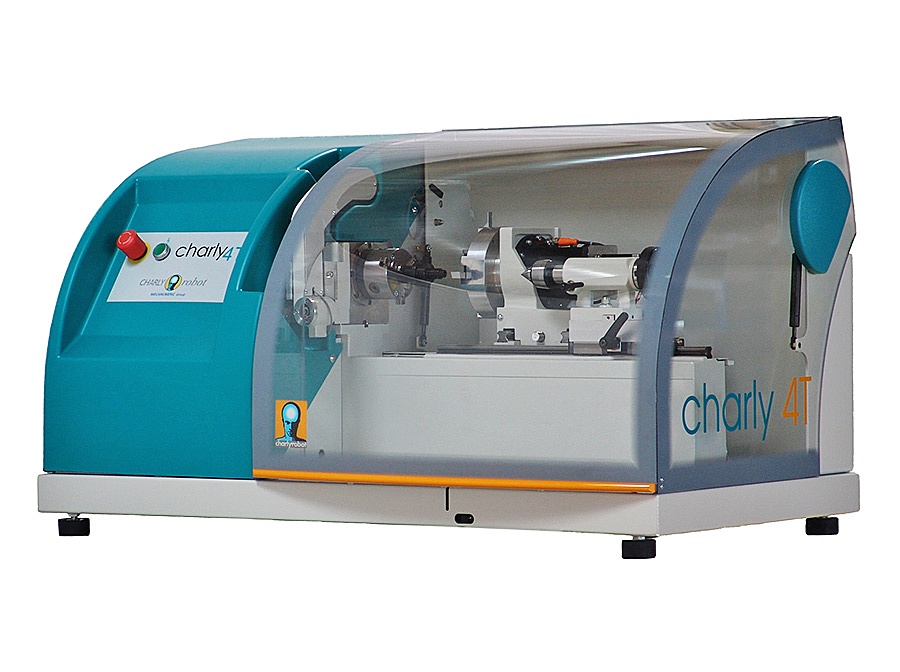

Charly4T

Le tour CNC didactique facile à utiliser et entièrement sécurisé, idéal pour le monde de la formation et pour le tournage de prototypes et de petites séries.

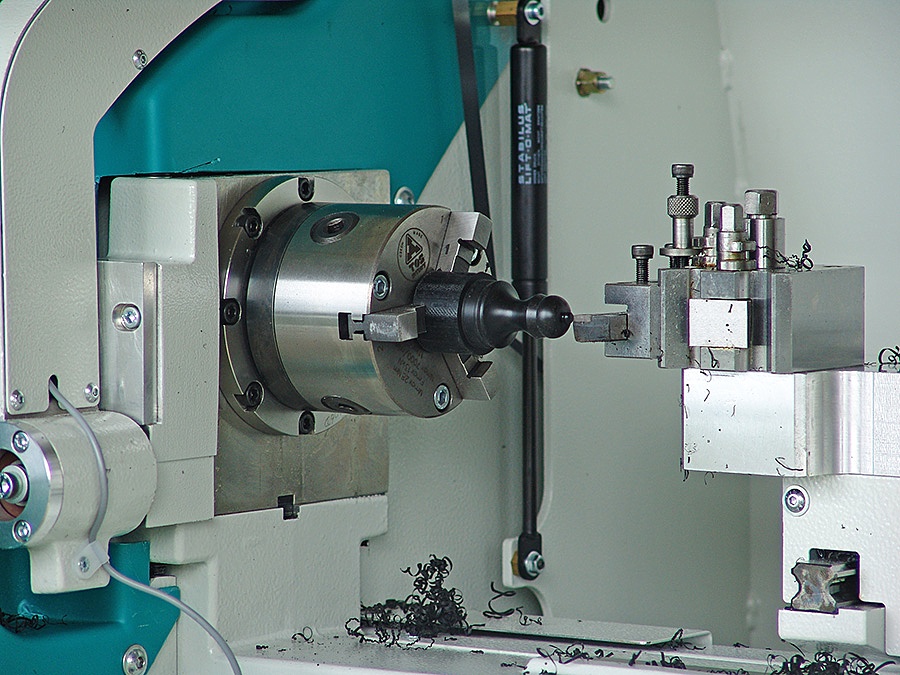

Tournage pièce laiton

  • Description
  • Données techniques
  • Applications

Digne héritier de la philosophie de CharlyRobot, le tour à commande numérique Charly 4T vous permet de sortir vos pièces d’usinage en quelque clics grâce à son interface conviviale qui simplifie le parcours de fabrication.



Pour un budget limité, exploitez les fonctions avancées nécessaire à la réalisation des principales opérations de tournage des matériaux et métaux tendres, comme, l’usinage à vitesse constante, le changement d’outils lors de l’exécution du programme, ou encore, le paramétrage de la vitesse d’usinage.





IDÉAL POUR LE PROTOTYPAGE RAPIDE ET LES PETITES SÉRIES OU POUR L’ÉDUCATION (collège, lycée, CFA...)

  • Simplicité d’utilisation et de mise en œuvre
  • Usinage complexe avec la possibilité de changer d’outils en option
  • Utilisation didactique et pédagogique
  • Interface intuitive et conviviale qui simplifie le parcours de fabrication
  • Système sécurisé, complètement fermé : caréné, capoté



Le Charly 4T est disponible selon 2 configurations :

    • Pack Standard : changement d’outils manuel
    • Pack Pro : changement d’outils automatique, mandrin plus gros et broche plus puissante



POINTS FORTS

  • Programmation ISO, standard de l’industrie.

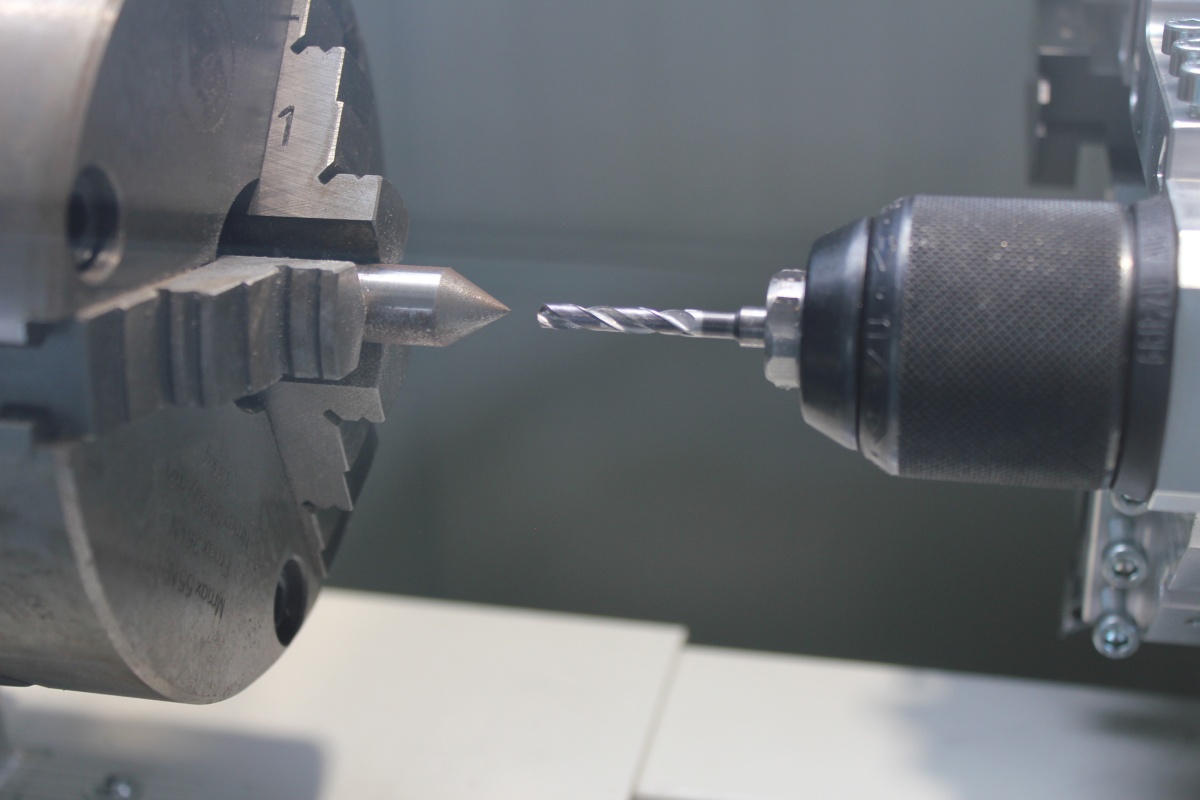

  • Permet les principales opérations de tournage (dressage, chariotage, gorge, alésage, perçage, filetage, suivi de profils complexes).
  • Variation continue de la vitesse de broche permettant l’usinage à vitesse de coupe constante.
  • Permet l’usinage à vitesse d’avance constante.
  • Tourelle automatique 4 ou 8 outils (en option).
  • Mesures d’outils automatisées avec palpeur à 4 touches.
  • Inversion du sens de rotation de broche par programme.
  • Design et ergonomie.
  • Faible encombrement.
  • Programmation graphique et automatique par logiciel de CFAO.
  • Tournage des matériaux tendres et des métaux tendres (laiton, aluminium…).
  • Conforme aux directives européennes.



Disponible avec un meuble technique sur demande.





BÉNÉFICIEZ DU SAV MÉCANUMÉRIC

  • Support technique : téléphonique (hotline), mail, téléassistance
  • Dépannages : toutes questions techniques, maintenance curative et préventive
  • Conseil : tous types de besoins (choix des outils, programmation, paramétrage ou autre)





MÉCANUMÉRIC, partenaire de l’éducation et des fablabs

PRINCIPALES CARACTÉRISTIQUES TECHNIQUES

  Charly4T Standard Charly4T Pro
Distance entre pointe 250 mm
Diamètre maxi de la pièce tournable sur 50 mm 100 mm
Diamètre du mandrin 3 mors 80 mm 125 mm
Cône broche CM3
Puissance maxi broche S1 0,4 kW 0,75 kW
Tourelle porte-outils 2 positions 4 positions
Course de l'axe X 65 mm
Course de l'axe Z 250 mm
Longueur 1200 mm
Profondeur 685 mm
