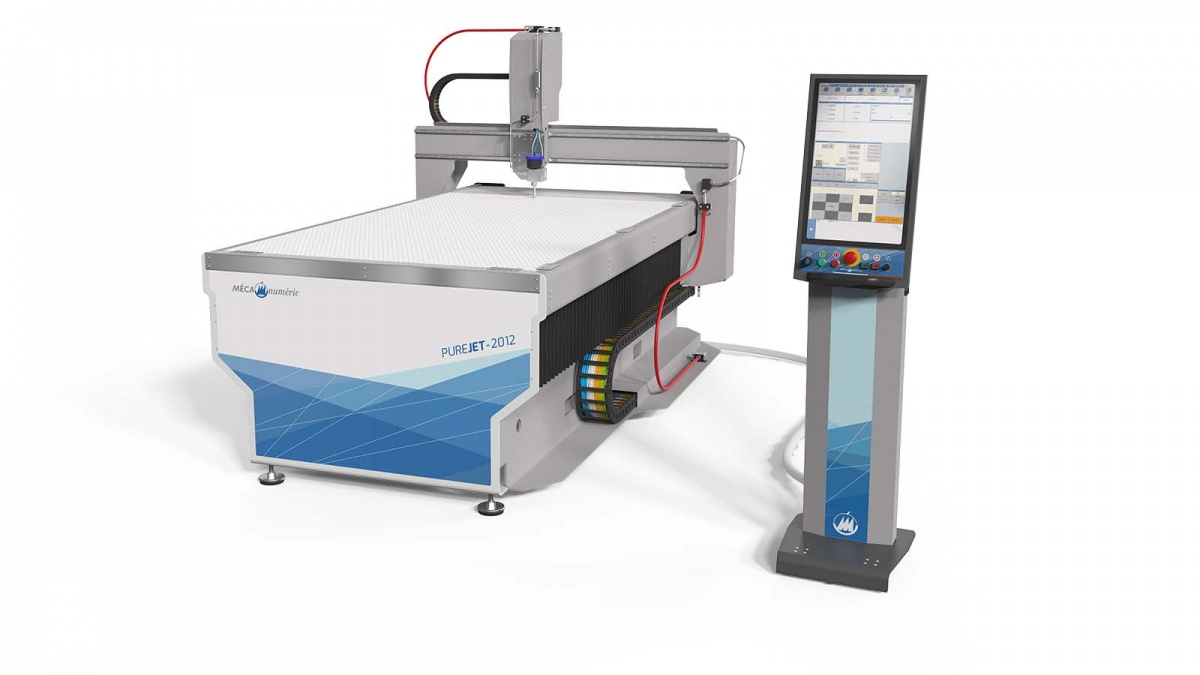

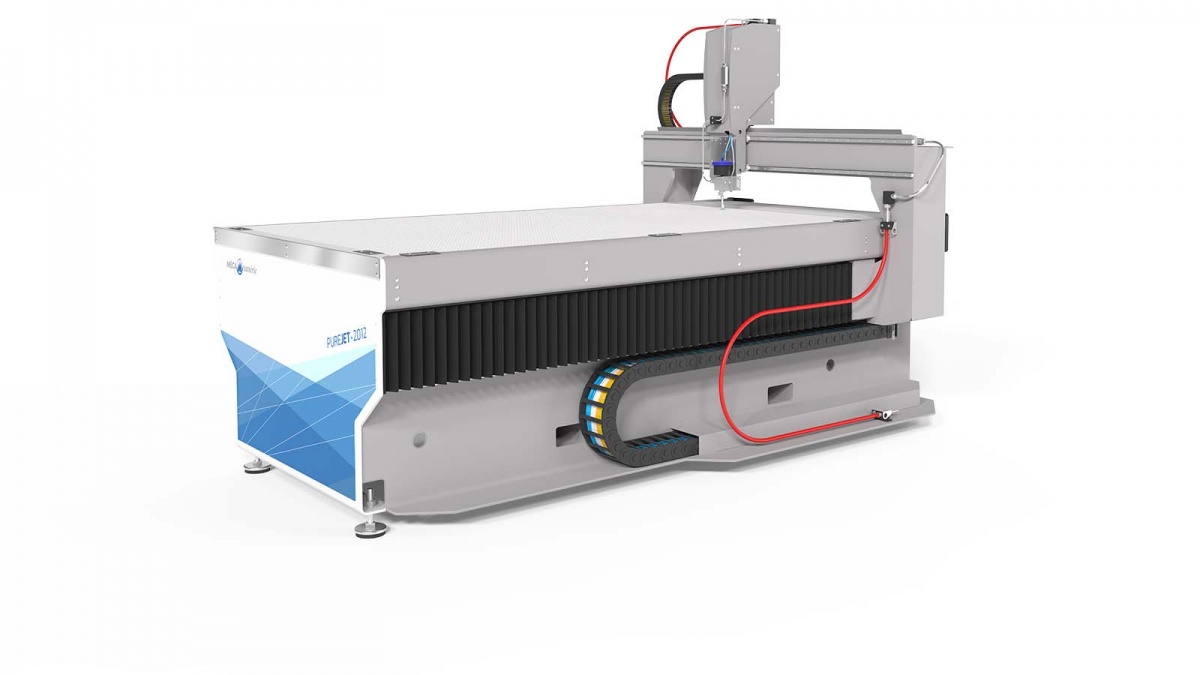

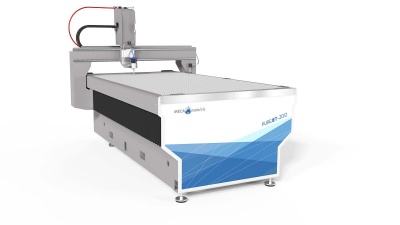

PUREJET
La machine jet d’eau conçue pour simplifier la découpe des matériaux souples ou légers.
- Description
- Données techniques
- Applications
La machine de découpe au jet d'eau dédiée aux matériaux souples et pensée pour un usage industriel intensif
Entièrement personnalisable et disponible en plusieurs formats, la PUREJET est parfaitement adaptée à la découpe de nombreux matériaux
- Caoutchouc et dérivés
- Mousses toutes densités
- Cuirs et assimilés
- Plastiques et dérivés faible épaisseur
- Laine de roche, laine de verre, plaques de plâtre…
- Liège et bois naturel de faible épaisseur (marqueterie…)
- Papiers et cartons pleins ou ondulés et composites type NOMEX® ou similaire
- Toiles, bâches…tissées ou non tissées
- Tissus et mats de verre ou de carbone préimprégnés pour réalisation de pièces en composites
LES POINTS FORTS
Équipement polyvalent et personnalisable :
- 3 formats disponible
- Mono ou multi-têtes
- Laser de visée
- Modules additionnels de protection de l'environnement et des opérateurs
Pompes haute pression 4136 bars spécialement créés pour cette gamme
- Intesifieur huile / eau pour une pression continue à 4000 bars avec un faible coût de maintenance
- Modèle 10HP disponible en alimentation monophasée
Encombrement optimisé
- Format compact
- Butées de positionnement
- Flexibles haute-pression
Commande numérique dernière génération
- Ecran tactile 21’’ vertical sur pupitre mobile
- IHM conviviale, moderne et simple
- Programmation de jusqu'à 4 programmes en cascade
DESCRIPTION TECHNIQUE
- Structure : châssis en acier mécano-soudé monobloc et portique mobile en aluminium mécano-soudé monobloc.
- Guidage : rails rectifiés et patins préchargés à circulation de billes avec protection anti-corrosion NRII.
- Transmission : systèmes pignons crémaillères à denture hélicoïdale et traitement anti-corrosion sur les axes X et Y et vis à billes sur axe Z.
- Motorisation : moteurs BRUSHLESS avec codeurs absolus sur tous les axes
DIMENSIONS
| PUREJET 1012 | PUREJET 2012 | PUREJET 4020 | |
| Course Axe X en mm | 1050 | 2050 | 4050 |
| Course Axe Y en mm | 1220 | 1220 | 2050 |
| Course Axe Z en mm | 150 | 150 | 220 |
|
Largeur matière maximum sur table |
1240 | 1240 | 2070 |
| Longueur en mm pompes non comprises | 1800 | 2850 | 5220 |
| Largeur en mm | 1995 | 1995 | 2950 |
| Hauteur en mm | 1740 | 1740 | 2495 |
| Poids moyen en kg | 1000 | 1400 | 3750 |

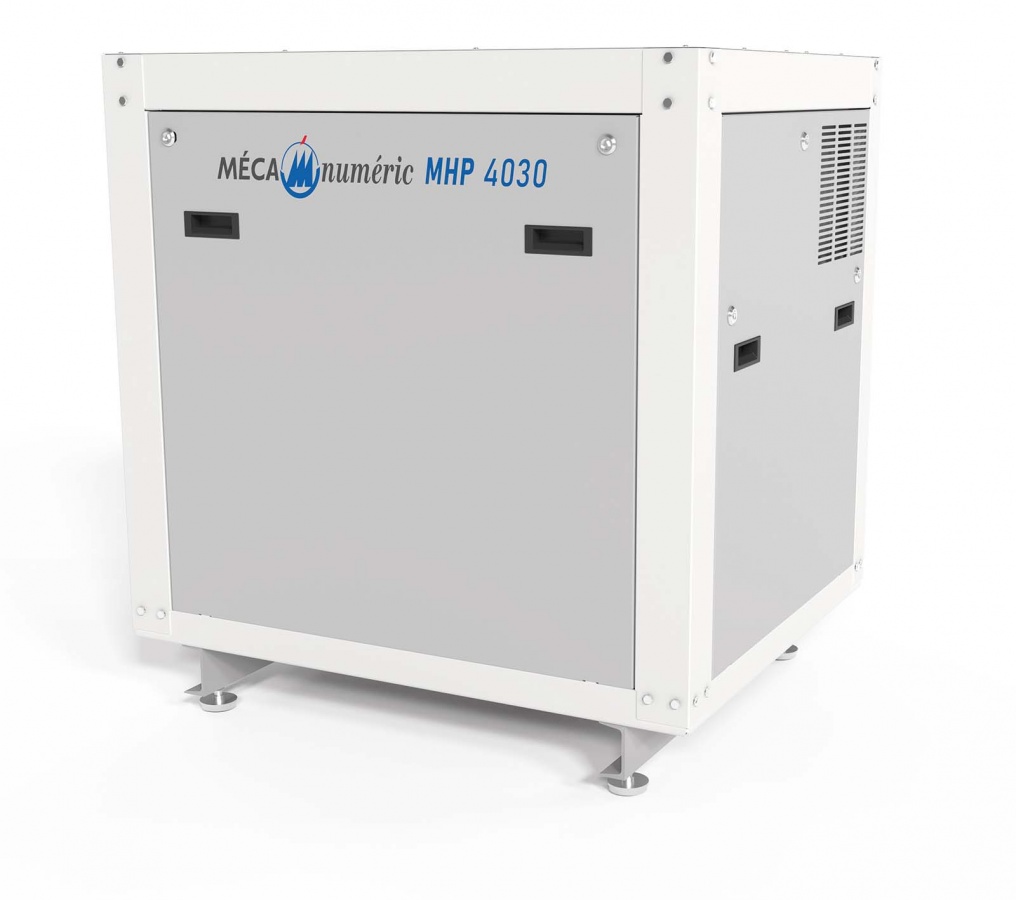

POMPES HP 4136 BARS
| MHP 1040 | MHP 2040 | MHP 3040 | |
| Puissance HP / kW | 10 HP / 7,5 kW | 20 HP / 15 kW | 30 HP / 22 kW |
| Pression maximale | 4136 bars | 4136 bars | 4136 bars |
| Pression de service recommandée | 3800 bars | 3800 bars | 3800 bars |
| Débit maximum litres / minutes à pression 3800 bars | 0,86 l/min | 1,62 l/min | 2,45 l/min |
| Capacité pompe à 3800 bars : nombre de têtes maximum / diamètre maximum buse |
2 / 0,10 mm ou 1 / 0,15 mm |
2 / 0,15 mm | 3 / 0,15 mm |
| Capacité pompe à 3000 bars : nombre de têtes maximum / diamètre maximum buse |
1 / 0.18 mm ou 2 /0.12 mm |
1 / 0,25 mm ou 2 / 0,18 mm |
1 / 0,33 mm ou 2 / 0,22 mm ou 3 / 0,18 mm |
| Alimentation monophasée 230V et ampères par phase nécessaires (pompe seule) |
38 A | non disponible | non disponible |
| Alimentation triphasée 400V et Ampères par phase (machine+ pompe) |
3 x 16 A | 3 x 29 A | 3 x 45 A |
| Dimensions hors tout module pompe (L x l x H) en mm | 1600 x 800 x 1300 | 1600 x 800 x 1300 | 1600 x 800 x 1300 |
Sac / Portefeuille
Mobilier en cuir
Marqueterie
Satellites
Chaussures
Aménagement intérieur avions
Eléments d'airbags
Ceintures
