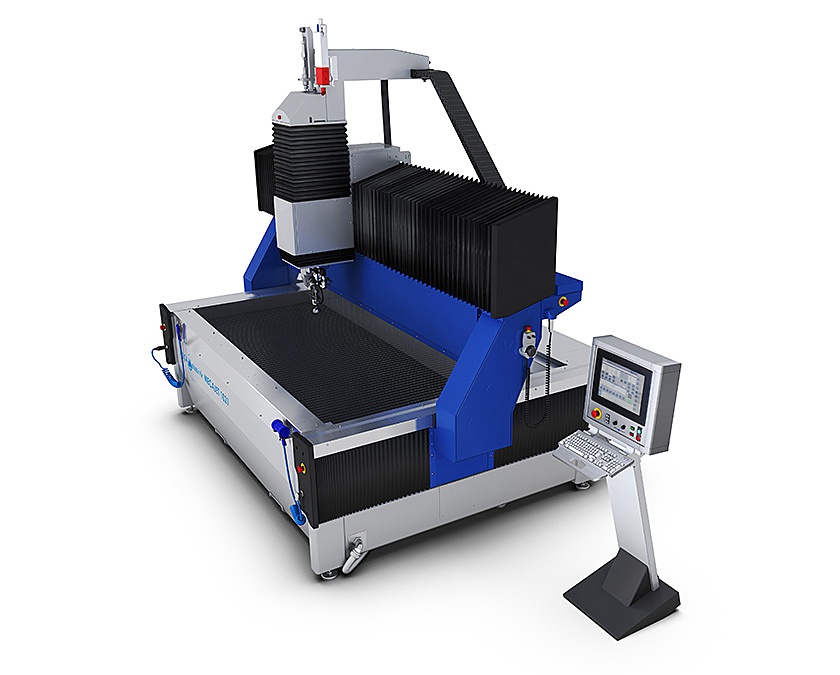

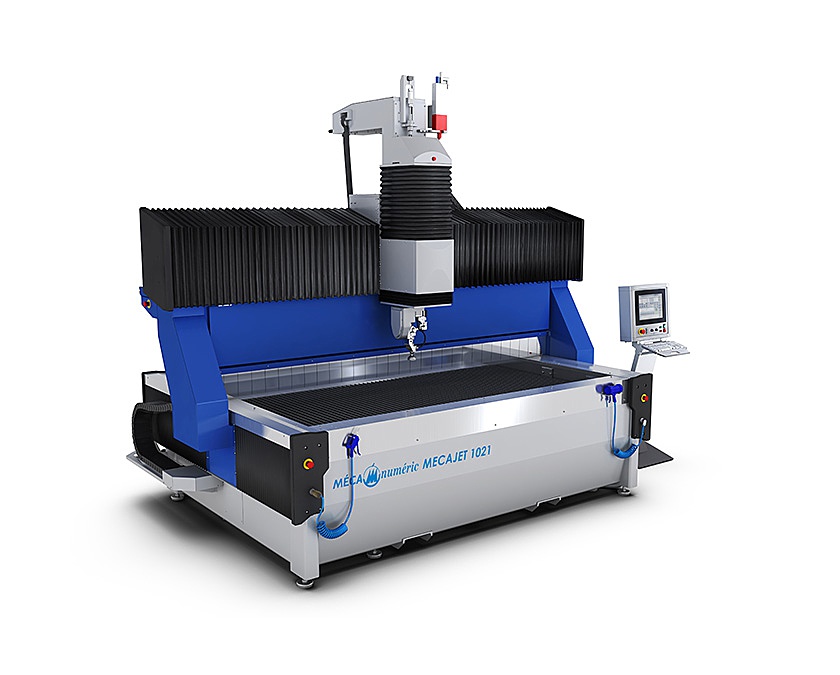

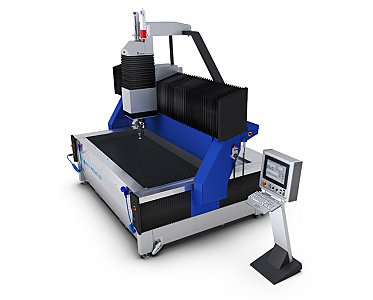

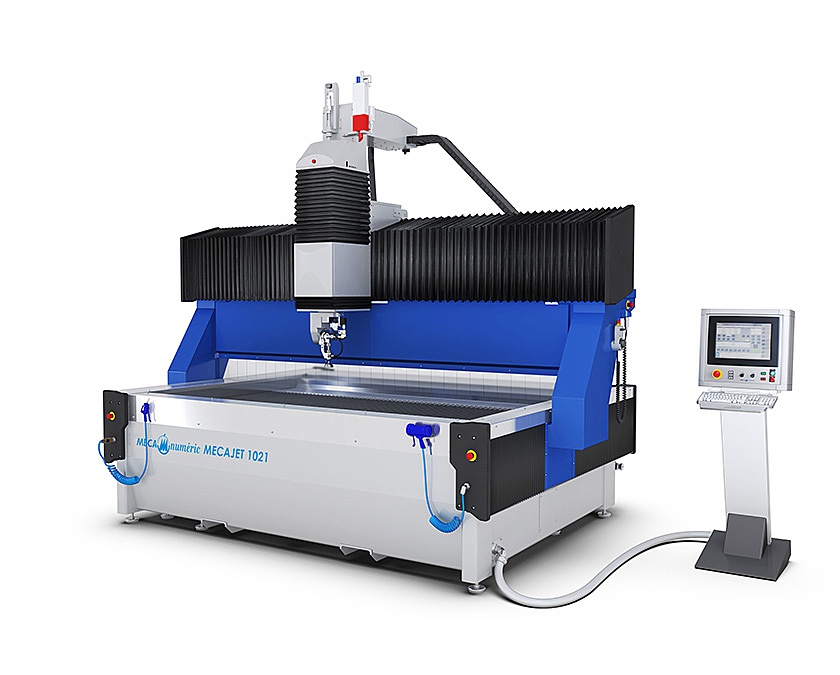

MECAJET
Découvrez MECAJET la nouvelle gamme d'équipements de découpe jet d'eau, conçue par MECANUMERIC pour la découpe très haute pression de divers matériaux.
- Description
- Données techniques
- Applications
Découvrez MECAJET la nouvelle gamme d'équipements de découpe jet d'eau, conçue par MECANUMERIC pour la découpe avec de l'eau sous très haute pression de tout types de matériaux :
des matériaux tendres :
- Caoutchouc
- Matières plastiques
- Cuirs...
et, avec adjonction d'abrasif, des matériaux durs :
- Métal
- Céramique
- Verre
- Pierre
- Matériaux composites...
POINTS FORTS
- Conçu et réalisé pour un usage professionnel intensif.
- Equipement à table fixe de format utile 1000 x 2000 mm jusqu’à 2000 x 6000 mm en standard.
- Nombreuses possibilités de personnalisation.
- Système de pilotage sur commande numérique CN9000 ISO et logiciels de FAO spécifiques applications découpe au jet d’eau.
- Groupes générateurs de haute pression à 4136 bars ou 6200 bars.
- Têtes de découpe et système d’alimentation et de dosage d’abrasif brevetés.
- Tête de découpe 3 ou 5 axes continus.
- Cinématiques de qualité intégrant des composants industriels fournis par les leaders mondiaux dans leur domaine, montées sur des châssis monobloc mécano-soudés avec bac en acier inoxydable indépendant à niveau d’eau réglable.
QUELQUES UNES DES OPTIONS POSSIBLES
- TETE 5 AXES continus pour montage sur axe Z machines mono-tête
- TETE 3 AXES supplémentaires pour montage sur axe Z machines double-tête
- Diviseur, quatrième axe numérique horizontal pour travail sur tubes
- Système d’orientation manuelle de la tête angle +/- 45°
- Système de suivi électronique de planéité pour mono-tête Z1 3 axes
- Tête auxiliaire pour perçage - Electrobroche 2,2 KW / 15000 tr/minute maxi
- Tête auxiliaire de perçage, pneumatique
- Adoucisseur d’eau
- Système de ballast pour immersion rapide
- Système d’aspiration et de récupération des boues
- Laser de visée
- Clapet anti-retour eau sur alimentation abrasif
STRUCTURE
- Châssis monobloc en acier mécanosoudé,
- Portique mobile en acier mécanosoudé, bac indépendant en acier inoxydable,
- Plateau avec revêtement en acier zingué pour découpe à l’abrasif ou revêtement en nid d’abeilles plastique pour découpe à l’eau pure.
CINÉMATIQUE
- Guidage par rails rectifiés et patins à circulation de billes,
- Transmission XYZ par vis à billes,
- Motorisation par servomoteurs « AC Brushless ».
CARACTÉRISTIQUES TECHNIQUES
| MECAJET II 1021 | MECAJET II 1531 | MECAJET II 2041 | ||||
| 3 axes | 5 axes | 3 axes | 5 axes | 3 axes | 5 axes | |
| Course Axe X en mm | 2500 | 2100 | 3500 | 3100 | 4500 | 4100 |
| Course Axe Y en mm | 1320 | 1100 | 1820 | 1520 | 2220 | 1760 |
| Course Axe Z en mm | 300 | 300 | 300 | 300 | 300 | 300 |
| Dimensions maximum des plaques dans le bac en mm | 1340 x 2600 | 1840 x 3600 | 4520 x 2240 | |||
| Distance portique / plateau en mm | 450 | 450 | 450 | |||
| Vitesse maxi en m/min : eau pure / abrasif | 25 | 25 | 25 | |||
| Longueur hors tout en mm | 2800 | 3300 | 3500 | |||
| Largeur hors tout en mm | 3800 | 4800 | 5750 | |||
| Hauteur en mm (atelier / transport) | 4000/2800 | 4000/2800 | 5400/2800 | |||
| Poids en kg bac vide | 4000 | 5500 | 7000 | |||
| TÊTES DE DÉCOUPE | ||||||
| Tête de découpe eau pure KMT AQUALINE | ||||||
| Tête de découpe eau chargée d’abrasif KMT AUTOLINE ou IDE | ||||||
| Réservoir d’abrasif sous pression capacité 200 ou 1000 litres, KMT ABRALINE | ||||||
| ÉNERGIE | ||||||
| 6 bars – 3 à 8 m3/h | ||||||
| 400 V triphasé 50 Hz + terre 50 à 150 A par phase suivant pompe | ||||||
| POMPES THP | ||||||
| KMT | ||||||
| Type | SL-V 15S | SL-VI 30S | SL-VI 50S | SL-VI 100S | PRO-I 60SS | PRO-I 125D |
| Puissance | 15 HP | 30 HP | 50 HP | 100 HP | 60 HP | 125 HP |
| Pression maximale | 3800 | 4136 | 4136 | 4136 | 6200 | 6200 |
| BFT | ||||||
| Type | ECOTRON 40.22 | ECOTRON 40.37 | ECOTRON 40.45 | SERVOTRON 40.45 | HYPERTRON 60.45 | |
| Puissance | 30 HP | 50 HP | 60 HP | 60 HP | 60 HP | |
| Pression maximale | 4000 | 4000 | 4000 | 4000 | 6000 | |
